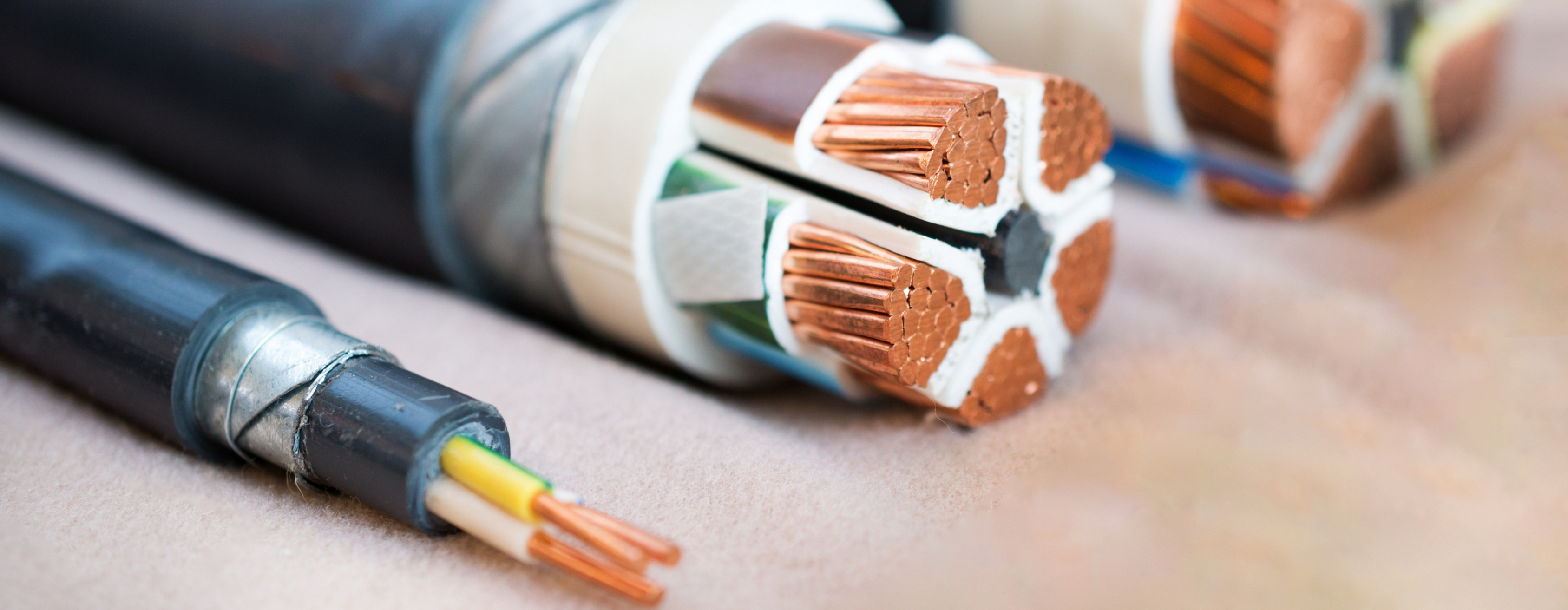

Kablolarda Renk Kodları Ne Anlama Gelir?

Kablo renk kodlaması, her bir kablonun işlevini veya özelliğini tanımlamak için belirli renklerle işaretlenmesi yöntemidir. Elektrik tesisatında kullanılan kabloların elektriksel fonksiyonlarına, bağlantı türlerine veya taşıdığı akıma göre renklendirilmesi, tesisatın doğru bir şekilde kurulmasını ve bakımının hızlıca yapılmasını sağlar. Renk kodlaması, özellikle elektrik teknisyenleri ve mühendisleri için kablonun hangi işlevi yerine getirdiğini anlamayı kolaylaştırır. Türkiye’de bu renkler, TSE standartlarına uygun olarak belirlenmiştir ve uluslararası standartlarla uyum içerisindedir.

Kablo Renk Kodlamasının Sağladığı Faydalar

Elektrik tesisatlarında renk kodlamasının sağladığı en büyük avantaj, güvenliği artırmasıdır. Renk kodları, bir kablonun işlevini kolayca tanıtarak yanlış bağlantıların önüne geçer. Örneğin, topraklama kablosu ile faz kablosunun karıştırılması, elektrik çarpması veya yangın gibi ciddi kazalara neden olabilir. Kablo renkleri, bu tür hataların önlenmesini sağlar.

Ayrıca, renk kodları çalışma düzenini kolaylaştırır. Standart renklerin kullanılması, karışıklığı önleyerek hem tesisat kurulumunda hem de bakım süreçlerinde hız ve verimlilik sağlar. Zamanla oluşabilecek arızalarda, renk kodları sayesinde hatalı kabloyu tespit etmek çok daha kolay olur. Eski ve yeni tesisatların ayırt edilmesi de renk kodlamasıyla mümkün hale gelir.

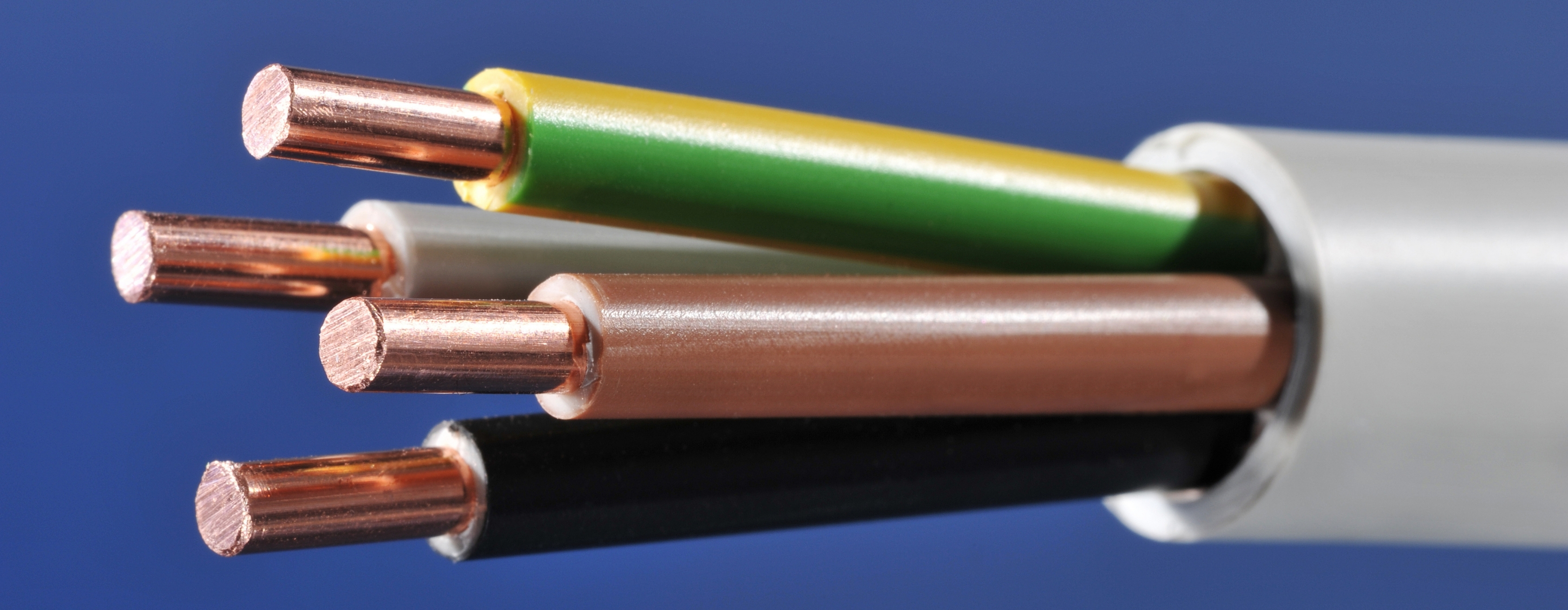

Farklı ülkelerde ve sistemlerde renk kodları değişiklik gösterebilir, ancak Türkiye’de ve Avrupa standartlarında (IEC - Uluslararası Elektroteknik Komisyonu) yaygın olarak kullanılan renkler ve anlamları şu şekildedir:

1. Topraklama Kablosu (Koruma İletkeni)

• Renk: Sarı-yeşil çizgili
• Görevi: Cihazların gövdelerinde oluşabilecek kaçak akımları toprağa ileterek aşırı yüklenmeyi engeller insanları elektrik çarpmasına karşı korur.
• Not: Bu renk kombinasyonu sadece topraklama için kullanılır.

2. Nötr Hat (Nötr İletken)

• Renk: Mavi

• Görevi: Devredeki elektriğin kaynağa geri dönmesini sağlar. Gerilim taşımaz ancak yanlış bağlandığında tehlikeli olabilir.



3. Faz Hattı (Canlı İletken)

• Renk: Kahverengi, siyah veya gri
• Görevi: Elektrik akımını taşıyan aktif iletkendir. Elektriksel enerjiyi ileten bu kabloların farklı renklerle işaretlenmesi, bağlantıların doğru yapılmasını sağlar.
• Not: Tek fazlı sistemlerde genellikle kahverengi kullanılır. Üç fazlı sistemlerde her faz farklı renk ile temsil edilir   (L1: Kahverengi, L2: Siyah, L3: Gri).

Uluslararası Standartların Rolü

Uluslararası standartlar, renk kodlamasının temel kurallarını belirler. IEC (Uluslararası Elektroteknik Komisyonu) ve ISO (Uluslararası Standardizasyon Örgütü) gibi kuruluşlar, kabloların renk kodlarına dair yönergeler sunar. Türkiye’deki TSE standartları da bu uluslararası standartlara uyum sağlayarak güvenlik ve düzenin korunmasını hedefler. Bu standartlar, özellikle uluslararası projelerde ve karmaşık elektrik sistemlerinde doğru bağlantıların yapılmasını sağlar.

Elektrik tesisatlarında kullanılan kabloların renk kodlaması, güvenliği ve verimliliği artıran önemli bir unsurdur. Kabloların doğru şekilde renk kodlanması, yalnızca elektriksel bağlantıların doğru yapılmasını sağlamakla kalmaz, aynı zamanda bakım ve onarım süreçlerini hızlandırır. Özellikle elektrik mühendisleri, teknisyenler ve elektrikçiler için bu kodlamalar, işin kalitesini artıran ve güvenliği en üst düzeye çıkaran bir rehberdir.

Standartlara uygun renk kodlaması, elektrik tesisatlarında düzeni sağlamak ve uzun vadeli başarıya katkıda bulunmak için kritik bir araçtır. Bu nedenle, renk kodlaması hem eğitim süreçlerinde hem de günlük uygulamalarda sıkı bir şekilde takip edilmelidir. Elektrik enerjisini güvenli ve verimli bir şekilde iletmek için, renk kodlamasının önemini her aşamada göz önünde bulundurmak gereklidir.
